EX-400R

特長・機能

  1. 構造物又は地盤の振動特性実験・耐振実験にしようする大型起振機。
  2. ４個の不平衡重錘をサーボモータで、同期制御することで、起振方向を垂直～水平に所望の角度に設定できます。
  3. サーボモータの制御により高精度の同期運転ができます。
  4. 振動数・加振モーメントともに、運転中連続可変。

仕様

試験機の大きさ1700×2100×1500　mm
試験機の重さ約　5000　kg
振動数範囲１．０～３０．０　Hz
（運転中連続可変・電気的遠隔制御）
最大加振力８０　ｋN（７．１Hz以上において）
最大加振モーメント４００N・ｍ
加振方向垂直　０度～　水平　９０度
（運転停止中連続可変・電気的遠隔制御）
主電動機同期運転用サーボモータ
15ｋＷ　３相　２００V　　４台
振動数精度最大振動数の±０．５％以下

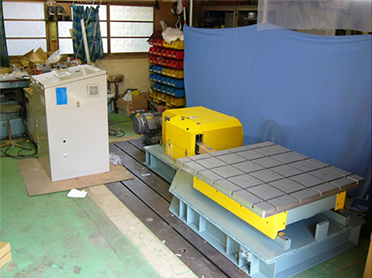

TC-1000VF　瞬発振動試験機

特長・機能

  1. 石油ストーブ・石油ボイラーなど比較的大型燃焼機器の自動消火装置試験用に設計された振動試験機。
  2. 振動盤は偏心クランク機構によって駆動される。
  3. 駆動電動機と加振装置はパウダクラッチによって結合され、瞬発的に定常振動状態に入ることができる。
  4. 地震の場合の振動に似た低振動数･大振幅の試験ができる。
  5. 振動数は運転中連続可変でアナログ又はデジタル回転計で読取可能。

仕様

試験機の大きさ本体2300×1100×600　mm
駆動装置488.5×266×265　mm
試験機の重さ本体約　950　kg
駆動装置約　130　kg
振動盤の大きさ1000×1000　mm
最大搭載重量100kg
振動方向水平
振動数範囲60～300CPM(1～5Hz)
最大全振幅150mm
最大振動加速度±1G
主電動機三相誘導電動機　7.5kw以上

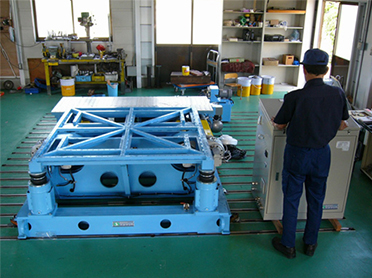

UB-1600VF（UB有・CAM無)

特長・機能

  1. 乗用車･トラックボディー･大型コンピュータなどの振動試験に最適。
  2. ４組のＵＢ加振器を備え、可動部の重心に向かって加振することができる。
  3. 振動数・振幅ともに、運転中でも自由に連続可変。
  4. 振動盤は空気バネで支持し、支持点が高いので安定した振動試験ができる。
  5. 任意の周期で、自動的に振動数の増減を繰り返すことが可能。

仕様

試験機の大きさ本体2360×2670×7700　mm
駆動装置730×600×430　mm
試験機の重さ本体約　2000　kg
駆動装置約　400　kg
振動盤の大きさ1600×1600　mm
最大搭載重量500kg(最大加振力　4500kgf)
振動方向垂直、水平
振動数範囲500～3300CPM(8.3～55Hz)
最大全振幅1.8mm( 全負荷)
3.2mm(無負荷)
最大振動加速度±7G(全負荷)
±4G(無負荷)
主電動機三相誘導電動機　7.5kw以上

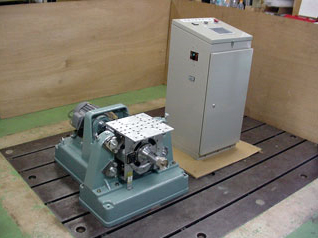

UB-200VF

特長・機能

  1. 電気機器部品・計器類などの振動特性および耐振性を調べる小型振動試験機。
  2. アンバランスマス（UB）加振器を備え騒音が小さく、波形はきれいな正弦波形。
  3. 振動数・振幅ともに、運転中でも自由に連続可変。
  4. 駆動用電動機は直結式で、機械据付に場所をとらず、取扱も簡単。
  5. 任意の周期で、自動的に振動数の増減を繰り返すことが可能。

仕様

試験機の大きさ約600×1300×460ｍｍ
試験機の重さ約180kg
振動盤の大きさ20KG（最大加振力330kg）
最大搭載重量垂直、水平
振動方向500～3600cpm（8.3～60Hz）
振動数範囲6mm（無負荷）
最大全振幅3mm（全負荷）
最大振動加速度±7G（連続）　±10G（短時間）
主電動機三相誘導電動機　0.55kw以上

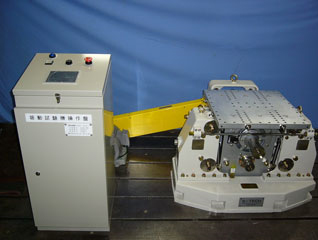

UBCシリーズ

特長・機能

  1. 写真機や自動車部品など５０kg以下の製品または包装品を試験する振動試験機
  2. UB加振器とCAM加振器とを備え、振幅変更はUBの場合運転中連続可変、CAMの場合停止中連続可変。
  3. 振動数4200cpmまでの試験ができ、振動数は運転中にも連続的に変更できる。
  4. 動加速度±10G連続の試験ができる。
  5. 任意の周期で、自動的に振動数の増減を繰り返すことが可能。

仕様

UBC-4VF　　UBC-5VF　　UBC-8VF　　UB-1000VF
テーブルの大きさ(mm)400×400　　500×500　 800×800　 1000×1000
試験機の重量(㎏) 約500　　　　約640　　 約1000　　 　 約1000
最大供試品重量(㎏)　 40　　　　　 50　　　　 80　　　　　 250
振動数(Hz)0.8～60　　　 1～70　　 0.8～55　　　 10～70
最大加速度(m/ｓ2) 100　　　　 100　　　 100　　　　 150
